隨著數字化轉型的深入,現代建筑與企業的網絡環境日益復雜,通常需要融合外網訪問、內部辦公網絡、以及各類智能化設備網絡。一個設計精良、安全可靠、高效靈活的計算機網絡,是支撐業務運營與智能化功能的基礎。本文將系統性地探討復雜計算機網絡的設計原則,并詳細闡述外網、內網、智能化設備網(常稱物聯網或?qū)>W(wǎng))的組網策略,以及如何將其與建筑智能化系統進行一體化設計。
一、 復雜計算機網絡設計核心原則
在進行具體網絡設計前,必須確立以下核心原則:
- 安全性與隔離性:網絡設計的首要原則。必須通過物理或邏輯手段,在不同網絡區域之間建立明確的邊界和訪問控制策略,防止安全威脅蔓延。
- 可靠性與冗余性:核心網絡設備、鏈路應具備冗余能力,避免單點故障,確保關鍵業務7x24小時不間斷運行。
- 可擴展性與靈活性:網絡架構應能平滑支持未來業務增長、新技術引入和設備數量擴充,無需進行顛覆性改造。
- 高性能與低延遲:根據業務需求(如視頻會議、大數據傳輸、實時控制)設計足夠的帶寬和處理能力,確保用戶體驗和系統響應。
- 可管理性與可視化:配備完善的網絡管理系統(NMS),能夠?qū)θW(wǎng)設備、鏈路、流量和安全事件進行集中監控、配置與故障排查。
二、 三層網絡架構設計與功能分區
主流的企業級網絡通常采用經典的核心-匯聚-接入三層架構,并結合功能進行分區。
- 核心層:網絡的樞紐,負責高速數據交換和路由。要求極高的可靠性和性能,通常采用雙機熱備。連接外網出口、數據中心、以及各匯聚交換機。
- 匯聚層:作為核心層與接入層的橋梁,實現策略的聚合(如安全策略、路由策略、VLAN間路由)。根據物理位置或功能分區部署。
- 接入層:最接近終端用戶的層次,提供有線(PoE交換機為IP電話、AP、攝像頭供電)和無線(Wi-Fi)接入點,進行用戶身份認證和接入控制。
基于此架構,將網絡劃分為幾個關鍵的功能區域:
1. 外網區域
- 功能:提供互聯網訪問能力。
- 設計要點:
- 邊界防護:部署下一代防火墻(NGFW)、入侵防御系統(IPS)等,作為內網與外網之間的安全屏障。
- 鏈路冗余:采用多ISP接入,實現負載均衡和故障自動切換。
- 內容優化:可部署上網行為管理、廣域網優化設備。
- DMZ區:在防火墻后設立非軍事區,放置對外提供服務的服務器(如Web、郵件服務器),實現受控的對外訪問。
2. 內網區域
- 功能:承載企業內部辦公、生產、研發等核心業務。
- 設計要點:
- VLAN劃分:根據部門、功能或安全等級,使用虛擬局域網技術進行邏輯隔離,控制廣播域并增強安全。
- 訪問控制:在匯聚層或核心層實施基于角色的訪問控制策略,遵循最小權限原則。
- 無線覆蓋:部署企業級無線控制器和瘦AP,實現無縫漫游、統一認證和策略下發。
- 數據中心接入:為服務器區提供高帶寬、低延遲的接入,通常單獨分區并實施更嚴格的安全策略。
3. 智能化設備網絡
- 功能:承載建筑智能化系統(IBMS)中的各類物聯網設備,如安防攝像頭、門禁控制器、樓宇自控傳感器/執行器、信息發布屏、智能照明等。
- 設計要點:
- 物理/邏輯獨立:強烈建議為智能化設備網絡部署獨立的物理網絡設備(交換機、無線AP),或至少在邏輯上通過專用VLAN、VRF技術與內網完全隔離。這是保障內網安全和物聯網設備穩定運行的關鍵。
- PoE供電:接入層交換機需支持大功率PoE/PoE+,為大量前端IP設備供電。
- 廣播風暴抑制:物聯網設備協議可能產生大量廣播包,需在交換機端口啟用風暴控制功能。
- 簡化與安全:該網絡通常設計為扁平化或簡易二層結構,設備采用靜態IP或通過專用DHCP服務器分配地址。關閉不必要的交換機端口和服務,實施嚴格的端口安全策略。
- 無線物聯網:為藍牙信標、無線傳感器等設立獨立的SSID和VLAN。
三、 網絡間互聯與安全策略
關鍵是如何讓這些網絡在隔離的前提下,進行必要的、受控的數據交互。
- 單向訪問控制:智能化設備網原則上不允許主動訪問內網和外網。內網中特定的管理終端(如IBMS工作站)可以訪問智能化設備網進行監控和管理。
- 防火墻策略:在內網與智能化設備網之間、以及它們與外網的任何通信路徑上,都必須部署防火墻。策略應精細化,僅開放必要的協議和端口(如IBMS服務器訪問攝像頭的RTSP流端口、SNMP管理端口)。
- NAT與路由:智能化設備網通常使用私有地址段,不向外網路由。需要對外提供服務的設備(如外網訪問的監控畫面),通過防火墻進行地址轉換并放入DMZ區。
- 安全準入:對于內網和訪客網,實施802.1X、Portal認證等終端準入控制。智能化設備網可采用基于MAC地址的認證或證書認證。
四、 與建筑智能化系統設計的融合
網絡是建筑智能化系統的“神經系統”,其設計必須與各子系統協同:

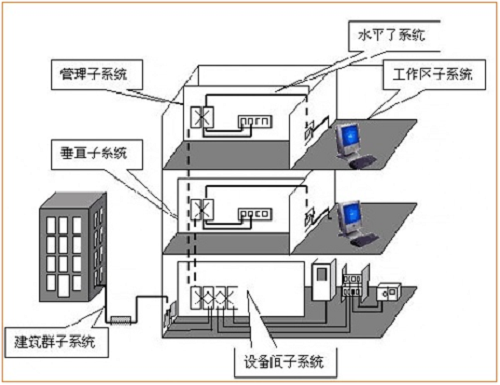

- 統一規劃與管線預留:在建筑設計初期,綜合布線系統(包括光纖主干和六類/超六類銅纜水平布線)就需為三個網絡的需求統一規劃,預留充足的管槽、機柜空間和信息點。
- 供電與接地:為網絡設備間和弱電間設計可靠的UPS供電和聯合接地系統,確保網絡基礎設施持續運行。
- IBMS集成平臺:IBMS服務器通常部署在內網的安全區域,通過網絡(遵循上述安全策略)采集來自智能化設備網各子系統的數據,實現集中監控、聯動控制和數據分析。
- 無線網絡融合:將員工Wi-Fi、訪客Wi-Fi、物聯網無線傳感網納入統一的無線網絡架構進行設計,通過策略實現邏輯隔離。
- 運維管理融合:理想的網絡管理系統應能與IBMS平臺對接,將網絡設備狀態、鏈路流量作為建筑運行的重要參數進行統一監控和告警。
###
設計一個復雜的、融合多業務的計算機網絡是一項系統工程,需要平衡安全、性能、成本與易用性。通過清晰的三層架構、嚴格的區域隔離、精細的安全策略,以及早期與建筑智能化系統的整體規劃,可以構建出一個既能抵御威脅、又能靈活支撐當前與未來業務發展、并實現萬物智能互聯的堅實數字底座。這不僅是技術部署,更是支撐現代智慧建筑或企業數字化轉型的戰略性基礎設施。
